品牌推介 | 瑞莱(上海)环境科技有限公司

发布日期:2020-05-13 浏览量:216

分享到:

公司简介

德国瑞莱集团自成立以来一直专注于紫外线光固化非开挖管道修复技术的开发。为了把最先进的紫外光固化技术带入中国市场,2016年德中日三方合资,在上海成立了-瑞莱中国,为中国客户带来了最新的管道修复技术和最先进的材料和设备。




瑞莱总公司 — 瑞莱 UV ® 集团

瑞莱UV ®集团提供一整套完整的非开挖紫外光管道修复技术。综合产品和服务包括紫外光固化管道材料,紫外光固化设备,研磨机器人和注浆设备,施工现场辅助设备,系统培训以及咨询服务。

自集团的第一个成员-瑞莱欧洲2009年成立,瑞莱UV ®集团成为了非开挖管道修复系统的国际领先提供商,特别是在紫外光固化领域。在短短的时间内,瑞莱UV ®集团已为超过60个国家提供了用于管道修复工程的紫外光固化阿尔法软管。目前每年的生产量超过650公里。


瑞莱UV ®集团成员:

瑞莱欧洲股份公司,德国罗尔巴赫
瑞莱美国股份有限公司,美国克拉克斯堡
瑞莱日本有限公司,日本东京
瑞莱(上海)环境科技有限公司,中国上海

瑞莱UV东盟控股有限公司,印度新德里


Alphaliner (阿尔法软管)认证

质量认证:

· DIN EN ISO 9001:2008 AT09/0303


国家认证


德国:

· DIBt approval Z-42.3-447

瑞士:

· QUiK certification no 2010-05-4422-04, 2011-09-5623-05 and -06

法国:

· CSTB Nr.: 17/11-232

丹麦:

· CVR-Nr.: 19342085

英国:

· WRc Certificate PT/332/0612

· WRc Assessment Schedule


产品介绍


1. Alphaliner(阿尔法软管)


“最高标准的世界领先紫外光固化CIPP 软管”


目前每年采用约600公里的Alphaliner(阿尔法软管) 进行管道修复工程。出色的设计和材料组成,使Alphaliner 阿尔法CIPP 软管(GRP 软管)具有特殊的优点,使用寿命更长和耐久性达到最佳。最主要的原因是采用了高等级树脂做成的特别耐磨层。这意味着Alphaliner阿尔法CIPP 软管不仅对污水中的侵略物质具有更强的抵抗力,还能很好的防止冲刷过程中的磨损和损坏.

Alphaliner阿尔法CIPP 软管可进行每天300m的非开挖修复。 特别适合城区内的工程,有助于减少对居民和交通的影响。


阿尔法软管的优点:


• 卓越的耐化学性
• 持久回弹的高机械性能
• 独特的耐磨层

• 圆形,蛋形,方形或者定制形状的最佳解决方案

我们提供以下产品型号:


• Alphaliner500G (阿尔法软管500G)

• Alphaliner1800H (阿尔法软管1800H)



Alphaliner(阿尔法软管)设计

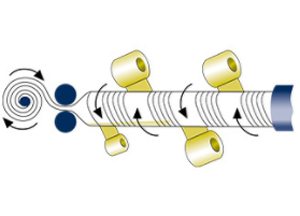

Alphaliner(阿尔法软管),一种绷带缠绕式工艺紫外线固化软管。

高质量的原材料,特殊的ECR玻纤质量,UV光固化特制的树脂以及薄膜是我们不同Alphaliner(阿尔法软管)设计的基础。

Alphaliner(阿尔法软管)可制成单管长度达300m。采用预先浸润的玻纤带,直径DN150-DN1800被卷成连续性的软管。这个螺旋缠绕工艺在内部表面形成了它们的特性外观。

根据耐化学性的要求,我们使用各种合成树脂:聚酯树脂(UP),乙烯基酯树脂(VE)和无苯乙烯的乙烯基树脂。

对于不同的Alphaliner(阿尔法软管)型号,我们根据软管结构的应力承载能力,使用不同机械特性的特殊ECR玻纤质量。

根据不同的Alphaliner(阿尔法软管)型号,我们将阿尔法软管制在特别坚固的多层复合膜中。

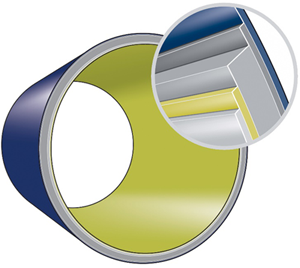

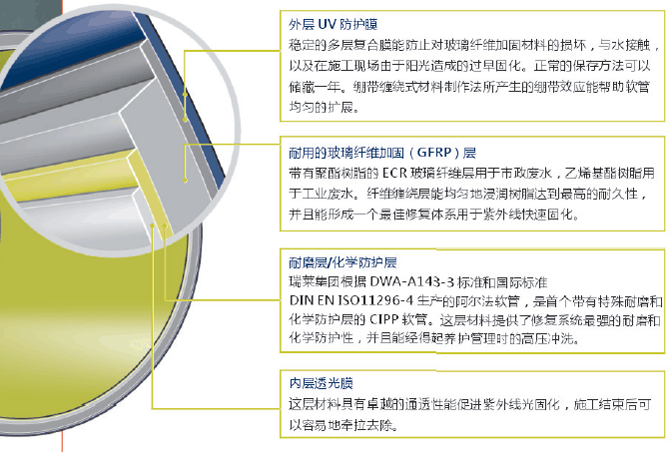

Alphaliner(阿尔法软管)结构


光固化树脂:采用聚乙烯(UP)树脂或者乙烯基酯(VE)树脂外加树脂光媒触发剂,按照瑞莱光固化设备的施工能力制定相应的固化速度。
结构层:采用耐腐蚀性E-CR 玻璃纤维特殊设计玻璃纤维布,进行材料特性的最佳化设计,制造不同型号的Alphaliner(阿尔法软管)来满足不同的现场要求。
耐磨损保护层:在结构层和内膜之间设计有耐磨损的化学防护层。增加Alphaliner(阿尔法软管)的耐化学腐蚀性能并提高日常管道使用的磨损性能。

防护膜:不透光的外膜和透光性能极好的内膜,保护Alphaliner(阿尔法软管)在运输过程和施工过程中不受损伤。

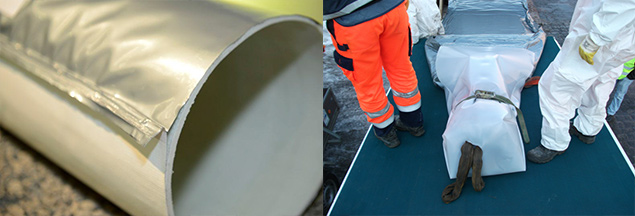

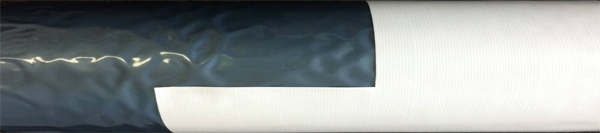

半加强膜/整体加强膜Alphaliner(阿尔法软管)


根据管道状况不同, 我们提供带有半加强膜和整体加强膜保护的Alphaliner(阿尔法软管).使得现场施工更有效率,因为它省去了额外的放入垫膜的步骤。同时也增加了安全性,有助于高质量的施工。


普通膜             半加强膜                  整体加强膜

(需要垫膜)       (无需垫膜)               (无需垫膜)


l 在施工过程中为客户节省了时间和提高了安全性:根据需要修复的管道长度,省去了额外放入垫膜的步骤,平均可以节省1个小时的施工人员的工作时间。加强膜紧紧地贴合软管,使其在施工过程中不会移动,从而消除了潜在施工缺陷的来源,并确保外膜在施工过程中保护软管不受到损坏。

l 提供额外的保护,避免软管与水接触:一体化的保护可以防止外膜破损,树脂与水接触形成皂化。所以带有整体膜的Alphaliner(阿尔法软管)适用于较多水渗入,需要防止软管和水接触双层保护的施工环境。



2. UV光固化设备和技术


修复工程在质量和经济上是否成功,主要取决于所使用的设备。

瑞莱研发和生产的一整套紫外光固化设备系统和施工现场设备用于CIPP软管/GRP软管的固化。

我们提供独立的组件以及完整的修复设备。我们生产带有特殊电子控制的紫外灯组。


UV固化设备 – 移动版

• REE2000 移动版 150
• REE2000 移动版 200
• REE2000 移动版 250

• REE4000 移动版

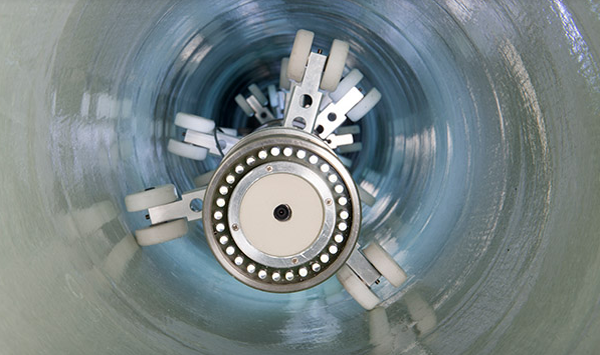

UV 灯组

• UV 灯架 9x400-600W
• UV 灯架 6x1000-2000W
• UV 灯架 9x1000-3000W

• UV 灯架 6x2000-4000W

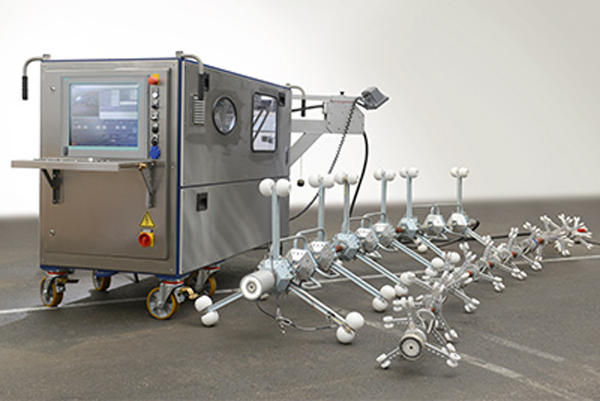

REE2000 移动版 150-250 | DN150—DN1300


规格

移动系统

· 集成面板控制的电缆鼓
· 触摸式显示屏用于显示和操作

· 配件

特点

· 采用触摸式显示屏进行系统操作
· 显示和记录所有固化信息和照片
· 固化数据储存在USB,通过电子邮件进行数字传送,并在打印机打印

· 远程一体式维护 (通过modem 在线维护)

电缆鼓

· 电缆长度 150m/200m/250m(客户可以根据需求选择)

· 电缆鼓: L1954 × W800 × H1300mm

灯组

· 9×400-600W—UV灯: 1000W

· 6×1000-2000W—UV灯: 2000W

供电

40kVA

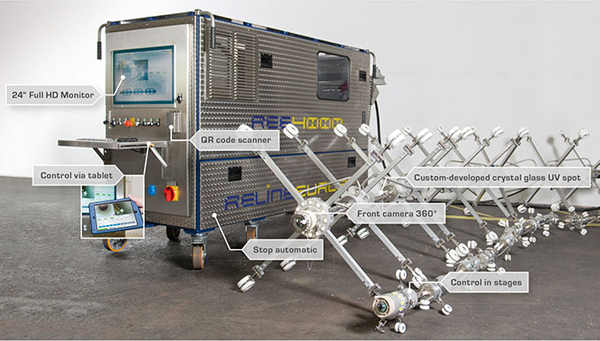

REE4000 移动版 | DN150—DN1800


最新研发生产的REE4000是目前市场上最强劲的紫外光固化设备,最大输出功率为24,000瓦。作为自动化和数字化的一部分,特别为设备配置了各种创新功能。

连接固化和超声引导的自动停止功能使REE4000成为世界上第一台可以允许客户自动完成固化过程的设备。为此,集成的QR扫描仪读取软管数据,并自动设置要求的固化参数。

REE4000的高功率输出可以更高效的完成现场施工,固化速度可提高30%。


规格

REE4000紫外光固化设备移动版

· 移动版,也可以固定安装在卡车。

· 24" 触摸屏用于显示和控制

特点

· 创新的固化辅助(ACAS)
· REE4000控制和固化软件
· 带有分屏显示器的新用户界面(前置/后置摄像机)
· 前置摄像机可通过操纵杆控制
· QR 码扫描仪用于自动固化过程的数据传送(施工现场数据,初始速度和最大拉动速度,内部压力)
· UV灯输出无极变量控制,以达到最佳固化
· 自动停止的超声传感器和延展固化控制的后置摄像机
· 带有疝气填充和白金涂层的新型瑞莱水晶灯
· 通过安全的电子整流器定向控制,保持UV灯的输出稳定
· 前置和后置摄像机同时记录和显示,自动记录固化过程中设备的所有参数

· 可以与平板电脑连接,用于移动展示,并且可以通过自身的安全无线网络传送信息

电缆鼓

· 集成面板控制的电缆鼓可达200 m

· 电缆鼓: 长2000mm, 宽 900mm, 高 1500mm

灯组

· 10 x 300-600 W – 用于DN 150-600
· 6 x 1000-3000 W – 用于 DN 600-1200

· 6 x 2000-4000 W – 用于DN 1200-1800

供电

· 40 KVA

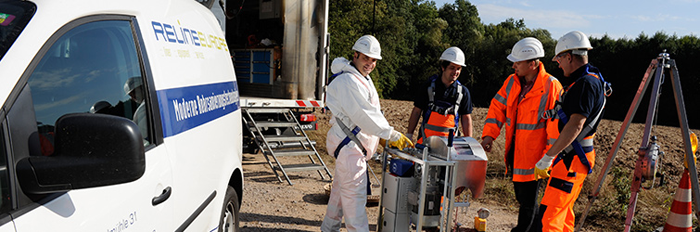

服务


贯穿所有工程阶段的支持

我们的服务业务部门提供给您技术相关的支持,帮助您规划和执行您的工程。并且着重于每个客户的需求。
